Podkładki

Podkładki to cienkie elementy w kształcie dysku umieszczane pomiędzy łbem śruby lub nakrętki a powierzchnią roboczą, które zapewniają równomierne rozłożenie siły, chronią powierzchnie i zapobiegają samoczynnemu luzowaniu się połączenia. Do tej kategorii zaliczają się podkładki płaskie, sprężynowe (obrotowe), zębate, tłumiące i uszczelniające wykonane ze stali, stali nierdzewnej, miedzi, tworzywa sztucznego i gumy. Dobrze dobrane podkładki zwiększają żywotność połączenia, zapewniają szczelność i minimalizują ryzyko uszkodzenia montowanego materiału.

Szeroki wybór typów: płaskie, sprężynowe, ząbkowane, uszczelniające
Materiały: stal węglowa, stal nierdzewna, mosiądz, guma, tworzywo sztuczne
Warianty dla różnych średnic śrub i nakrętek (M2–M30, UNC/UNF)

Wybierz podkładki, które zapewnią optymalny rozkład sił, ochronę powierzchni i stabilność Twoich połączeń.

Produkty: ( 1-1 )

Kod SKU : MIG100622290

170,80 zł nie zawiera VAT

210,08 zł zawiera VAT

zestaw

{ searchResult: { pageSize: 48, searchTerms: '', totalPageNumber: 1.0, totalResultCount: 1, currentPageNumber:1, attributes: "" } }

Porównaj Dodaj więcej produktów do porównania Dodane

Jak wybrać odpowiednie podkładki?

Wybierając podkładki, należy wziąć pod uwagę rodzaj połączenia, materiał, obciążenie i warunki pracy. Odpowiednia podkładka zwiększy wytrzymałość połączenia, ochroni zmontowany materiał przed uszkodzeniem i pomoże zapobiec luzowaniu się śruby lub nakrętki.

Rodzaje podkładek i ich właściwości

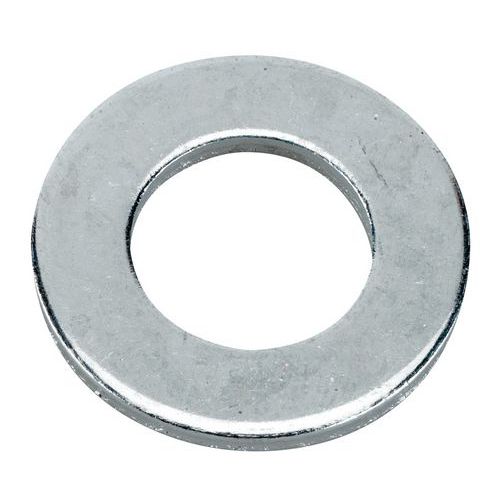

Podkładka płaska: najpopularniejszy typ zapewniający równomierne rozłożenie siły i ochronę powierzchni, wykonany ze stali, stali nierdzewnej lub tworzywa sztucznego.
Podkładka sprężysta: falisty profil zapewniający dodatkowe naprężenie wstępne połączenia i zapobiegający luzowaniu się wywołanemu wibracjami.
Podkładka ząbkowana: wewnętrzne lub zewnętrzne zęby, które współpracują z materiałem i łbem śruby lub nakrętki, zapewniając lepszą ochronę przed obrotem.
Podkładka tłumiąca i uszczelniająca: gumowa lub przypominająca gumę konstrukcja zapewnia uszczelnienie połączenia przed cieczami i pochłania wibracje.
Podkładka stalowa z rdzeniem z tworzywa sztucznego: łączy wytrzymałość stali z elastycznością tworzywa sztucznego, zapewniając odporność na wibracje i ochronę powierzchni.

Kluczowe czynniki wyboru

Średnica i grubość: średnica wewnętrzna odpowiada średnicy śruby, średnica zewnętrzna zapewnia odpowiedni rozkład sił. Grubość musi odpowiadać wymaganemu obciążeniu wstępnemu.
Materiał: dobór stali, stali nierdzewnej, mosiądzu ze względu na wytrzymałość mechaniczną; guma lub plastik dla właściwości uszczelniających i tłumiących.
Warunki pracy: temperatura, środowisko chemiczne, drgania – do uszczelniania wybierz odpowiednią gumę, a do drgań podkładki sprężynowe lub zębate.
Wytrzymałość połączenia: podkładki sprężynowe i zębate pomagają utrzymać napięcie wstępne w połączeniach poddawanych dynamicznym naprężeniom.
Obróbka powierzchni: cynkowanie galwaniczne, fosforanowanie w celu ochrony przed korozją i poprawy estetyki.

Praktyczne wskazówki dotyczące montażu

Podczas montażu oczyść spód podkładki płaskiej z brudu, aby dobrze pasowała i nie rysowała powierzchni.
W przypadku połączeń narażonych na drgania połącz podkładkę sprężynową z podkładką płaską, aby zapewnić maksymalne bezpieczeństwo.
Zapewnij równomierne dokręcanie i regularne kontrole szczelności podkładek uszczelniających, aby zapobiec wyciekaniu płynu.
Podczas demontażu podkładek sprężynowych należy pewność, że zachowają swój kształt, dzięki czemu zachowają swoją elastyczność.

Zalety podkładek wysokiej jakości

Inwestycja w odpowiednie podkładki zapewnia:

Równomierne rozłożenie siły: eliminuje ugięcia i pęknięcia cienkościennych części.
Ochrona powierzchni: zapobiega uszkodzeniu lakieru lub powłoki przez powierzchnię styku śruby lub nakrętki.
Zapobieganie luzowaniu: podkładki językowe, zębate i kompozytowe utrzymują napięcie wstępne podczas wibracji.
Uszczelnianie połączeń: podkładki gumowe zapobiegają wyciekaniu płynów i amortyzują wstrząsy.

Dzięki odpowiednim podkładkom można uzyskać niezawodne, wodoodporne i długotrwałe stabilne połączenia nawet w najbardziej wymagających warunkach pracy.
